Product Details
محل منبع: چین
نام تجاری: JIAYAO/RUNXI/OEM/ODM
گواهی: ISO9001:2008
شماره مدل: EN853 2SN/SAE100 R2
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1 متر
قیمت: US$ 1 Meter
شرایط پرداخت: L/C، T/T
مواد: |
لاستیک نیتریل |
قابلیت: |
شیلنگ روغن لاستیکی |
رنگ: |
سیاه |
نام محصول: |
لوله هیدرولیکی با سیم تراش |
درخواست: |
سیستم خنک کننده روغن |
استاندارد: |
SAE100/DIN En853 |
مواد: |
لاستیک نیتریل |
قابلیت: |
شیلنگ روغن لاستیکی |
رنگ: |
سیاه |
نام محصول: |
لوله هیدرولیکی با سیم تراش |
درخواست: |
سیستم خنک کننده روغن |
استاندارد: |
SAE100/DIN En853 |
DIN EN 853 2SN لوله لاستیکی هیدرولیک با سیم پیچ
EN 853 لوله هیدرولیکی تقویت شده با سیم فولادی 2SN به دلیل لوله مقاوم روغن، برای تحویل روغن های هیدرولیکی مبتنی بر نفت مناسب است.می تواند روغن ها را بدون تولید گرما و نشت بیش از حد منتقل کند.این دستگاه به طور عمده در برخی از تجهیزات متحرک مانند تراکتور های مزرعه ای، کامیون ها و تجهیزات هیدرولیکی در کارخانه استفاده می شود. این دستگاه از سه بخش تشکیل شده است: لوله، تقویت و پوشش.لوله از لاستیک مصنوعی مقاوم در برابر روغن ساخته شده است، بنابراین به طور عمده برای انتقال روغن استفاده می شود. تقویت از دو لایه از سیم های فولادی با کشش بالا ساخته شده است، که باعث می شود لوله دارای ساختار جامد و مقاوم در برابر فشار بالا باشد. بنابراین،عملکرد بسیار خوبی در محیط کار با فشار بالا دارد.پوشش از لاستیک مصنوعی با کیفیت بالا ساخته شده است که در برابر آب و هوا، اوزون، خوردگی، سایش، پیری، نور خورشید و برش مقاوم است. در نتیجه لوله عمر طولانی تری دارد.
برای:
خطوط هیدرولیکی با فشار بالا. الزامات SAE 100R2AT و SAE 100R2 نوع S و الزامات عملکردی EN853 2SN را برآورده می کند یا از آن فراتر می رود.
حوزه های کاربردی:
برای سیستم های هیدرولیکی با فشار بالا در صنعت و کشاورزی
وانe:سیاه، مقاوم به روغن، لاستیک مصنوعی.
تقویت کننده:
دو تا رشته از سيم فولادي با کشش بالا
پوشش:سیاه، روغن، مقاومت در برابر سایش و آب و هوا، لاستیک مصنوعی نازک.
محدوده دما:
-40°F تا +250°F (-40°C تا +121°C)
|
اندازه
|
اندازه
|
شناسه
|
W.D
|
بیش از حد
|
W.P
|
پ.پ.
|
فشار خون
|
حداقل B.R
|
W.T
|
||||||||
| mm | اینچ | دقیقه | مکس | دقیقه | مکس | دقیقه | مکس | مکس | Mpa | پسی | Mpa | پسی | Mpa | پسی | اینچ | mm |
کیلوگرم
|
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 41.5 | 6020 | 83 | 12035 | 165 | 23925 | 3.54 | 90 | 0.32 |
| 6.3 | 1/4 | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 40 | 5800 | 80 | 11600 | 160 | 23200 | 3.94 | 100 | 0.36 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 4.53 | 115 | 0.45 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 33 | 4785 | 66 | 9570 | 132 | 19140 | 5.12 | 130 | 0.54 |
| 12.5 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.0 | 27.5 | 3990 | 55 | 7975 | 110 | 15950 | 7.09 | 180 | 0.68 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.2 | 25 | 3625 | 50 | 7250 | 100 | 14500 | 7.87 | 200 | 0.80 |
| 19 | سه چهارم | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.6 | 30.1 | 21.5 | 3120 | 43 | 6235 | 85 | 12325 | 9.45 | 240 | 0.94 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 16.5 | 2390 | 32.5 | 4710 | 65 | 9524 | 11.81 | 300 | 1.35 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.7 | 49.2 | 52.4 | 49.5 | 12.5 | 1810 | 25 | 3625 | 50 | 7250 | 16.54 | 420 | 2.15 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.8 | 55.9 | 9 | 1305 | 18 | 2310 | 36 | 5220 | 19.69 | 500 | 2.65 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.2 | 71.4 | 68.6 | 8 | 1160 | 16 | 2320 | 32 | 4640 | 24.80 | 630 | 3.42 |
SAE100 R2

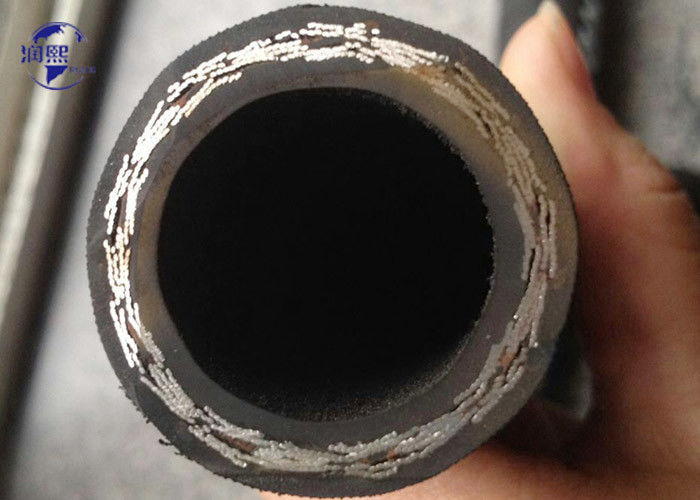

لوله فشار بالا از لاستیک داخلی، لاستیک متوسط، دو لایه چوب سیم و لاستیک خارجی ساخته شده است.
دو سیم فولادی لاستیکی با فشار بالا هیدرولیک لوله:
این شلنگ باید از یک لوله داخلی از لاستیک مصنوعی مقاوم در برابر روغن، دو تقویت سیم فولادی و یک پوشش لاستیک مصنوعی مقاوم در برابر روغن و آب و هوا تشکیل شده باشد.
هدف:مناسب برای مایعات هیدرولیکی مبتنی بر نفت و آب است.
دمای کار:-40 oC ~ +100 oC
یک لوله هیدرولیکی در هر جایی از یک سیستم هیدرولیکی مورد استفاده قرار می گیرد که نیاز به اتصال انعطاف پذیر بین دو پورت مایع دارد.یک لوله هیدرولیکی یک لوله لاستیکی مصنوعی است که توسط نوعی پیچ و تاب انعطاف پذیر تقویت شده است، مانند فلز یا فیبر، و سپس پوشیده شده در یک جسد لاستیکی دیگر
|
公制 规格 اندازه
|
英制 规格 اندازه
|
داخل شناسه
|
增强 لایه قطر W.D
|
خارج بیش از حد
|
حداکثر فشار کار W.P
|
فشار آزمایشی پ.پ.
|
最小 فشار انفجار فشار خون
|
最小 曲半径 حداقل B.R
|
وزن W.T
|
||||||||
| 最小 | حداکثر | 最小 | حداکثر |
یک 型
|
AT 型
|
||||||||||||
| mm | اینچ | دقیقه | مکس | دقیقه | مکس | دقیقه | مکس | مکس | Mpa | پسی | Mpa | پسی | Mpa | پسی | اینچ | mm |
کیلوگرم
|
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.54 | 90 | 0.32 |
| 6.3 | 1/4 | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.94 | 100 | 0.36 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 29.7 | 4310 | 59.5 | 8630 | 119 | 17255 | 4.53 | 115 | 0.45 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 4.92 | 125 | 0.54 |
| 12.5 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.1 | 24.5 | 3550 | 49 | 7110 | 98 | 14210 | 7.09 | 180 | 0.68 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.3 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 8.07 | 205 | 0.80 |
| 19 | سه چهارم | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.5 | 30.2 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 9.45 | 240 | 0.94 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 11.81 | 300 | 1.35 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.6 | 49.2 | 52.4 | 49.6 | 11.3 | 1640 | 22.7 | 3290 | 45.5 | 6600 | 16.54 | 420 | 2.15 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.7 | 56.0 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 19.09 | 500 | 2.65 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.3 | 71.4 | 68.6 | 7.8 | 1130 | 15.7 | 2280 | 31.5 | 4570 | 24.80 | 630 | 3.42 |
| 63 | 2-1/2 | 63.1 | 65.1 | 74.6 | 77.8 | 80.9 | 84.1 | - | 7 | 1015 | 14 | 2030 | 28 | 4060 | 29.92 | 760 | 4.2 |
