Product Details
محل منبع: چین
نام تجاری: JIAYAO/RUNXI/OEM/ODM
گواهی: ISO9001:2008
شماره مدل: کوپلینگ سریع Camlock
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: یک قطعه
قیمت: US$ 1
شرایط پرداخت: L/C، D/P، T/T
ارتباط: |
مرد و زن |
ساختار: |
کنترل |
انعطاف پذیر یا سفت و سخت: |
سفت و سخت |
مواد: |
فولاد ضد زنگ / مس / آلومینیوم |
استاندارد: |
استاندارد |
نام محصول: |
کوپلینگ Camlock |
ارتباط: |
مرد و زن |
ساختار: |
کنترل |
انعطاف پذیر یا سفت و سخت: |
سفت و سخت |
مواد: |
فولاد ضد زنگ / مس / آلومینیوم |
استاندارد: |
استاندارد |
نام محصول: |
کوپلینگ Camlock |
از:همچنین به عنوان کوپلر های کام و شکاف شناخته می شود، یک نوع کوپلر قطع سریع است که معمولاً در کاربردهای صنعتی برای انتقال مایعات، پودرها و دانه ها استفاده می شود.
لوازم جانبی کاملاک (Camlock fittings) یک نوع اتصال است که به کاربران اجازه می دهد تا به سرعت لوله، لوله یا لوله را بدون استفاده از ابزار متصل یا جدا کنند. لوازم جانبی کام و شکاف همچنین به عنوان لوازم جانبی کاملاک یا اتصال شناخته می شوند.این کوپلر شامل یک آداپتور نر گره دار و یک کوپلر زنانه کم با دسته یا بازو است.
شامل دو جزء اصلی است:آداپتور مردانه (همچنین به عنوان "کیم" یا "پایان مردانه" شناخته می شود) و کوپلر زنانه (همچنین به عنوان "گروو" یا "پایان زنانه" شناخته می شود).
انواع:A، B، C، D، E، F، DC، DP
مواد:304/316 فولاد ضد زنگ، مس، آلومینیوم، PP
این فیتینگ نوع A (Cam and Groove) دارای یک اتصال سریع مردانه در یک طرف و رشته های زنانه NPT در طرف دیگر است.طرف camlock نر این کوپلر فقط به یک camlock ماده متصل خواهد شد. طرف رشته ای زنانه به یک لوله رشته ای مردانه NPT (National Pipe Tapered) متصل می شود.
بدن این لوله از آلومینیوم ساخته شده است. لوله های قفل لوله آلومینیوم سبک وزن و مقاوم به خوردگی و سایش هستند. مهر این لوله از لاستیک NBR (Buna-N) ساخته شده است.مهر و موم های Buna-N در برابر سوخت مقاوم هستند، روغن و سایر مواد شیمیایی.
| قسمت شماره |
اسمی اندازه |
پسی | کد | واحد اندازه گیری: در |
رشته اندازه |
||||
| A | ب | C | D | E | T | ||||
| CAM-07-A-AL | سه چهارم | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | سه چهارم |
| CAM-10-A-AL | ۱" | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | ۱" |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-A-AL | 1-1/2" | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2" |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | ۲-۲-۵ فوت | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | ۲-۲-۵ فوت |
| CAM-30-A-AL | 3 فوت | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3 فوت |
| CAM-40-A-AL | 4 فوت | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4 فوت |
| CAM-60-A-AL | 6 فوت | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6 فوت |
این قفل آلومینیومی نوع B دارای یک قفل زنانه (قفل و شکاف) اتصال سریع در یک طرف و یک تیاد NPT مردانه در طرف دیگر است.طرف ماده camlock از این کوپلر فقط به یک camlock نر متصل خواهد شد. طرف رشته ای مرد به یک لوله رشته ای زنانه NPT (National Pipe Tapered) متصل می شود.
بدن این لوله از آلومینیوم ساخته شده است. این لوله آلومینیومی سبک وزن و مقاوم به خوردگی سایش و برخی از مواد شیمیایی است.این مهر و موم مناسب از لاستیک NBR (Buna-N) ساخته شده استمهر و موم های Buna-N در برابر سوخت، روغن و سایر مواد شیمیایی مقاوم هستند.
| قسمت شماره |
اسمی اندازه |
فشار کار:PSI | واحد اندازه گیری: در | اندازه NPT | ||||||||
| AL | BR | PP | NG | اس اس | A | ب | C | D | E | T | ||
| CAM-07-B-XX | سه چهارم | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | سه چهارم |
| CAM-10-B-XX | ۱" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | ۱" |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | ۲-۲-۵ فوت | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | ۲-۲-۵ فوت |
| CAM-30-B-XX | 3 فوت | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3 فوت |
| CAM-40-B-XX | 4 فوت | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4 فوت |
| CAM-60-B-XX | 6 فوت | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
این نوع C (Cam and Groove) دارای یک زنانه است که در یک طرف دارای یک اتصال سریع است و در طرف دیگر دارای یک لوله است.طرف ماده camlock از این کوپلر فقط به یک camlock نر متصل خواهد شدطرف لوله به لوله متصل میشه
بدن این لوله از آلومینیوم ساخته شده است. لوله های قفل لوله آلومینیوم سبک وزن و مقاوم به خوردگی و سایش هستند. مهر این لوله از لاستیک NBR (Buna-N) ساخته شده است.مهر و موم های Buna-N در برابر سوخت مقاوم هستند، روغن و سایر مواد شیمیایی.
| قسمت شماره |
اسمی اندازه |
فشار کار:PSI | واحد اندازه گیری: در | ||||||||
| AL | BR | PP | NG | اس اس | A | ب | C | D | E | ||
| CAM-07-C-XX | سه چهارم | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | ۱" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | ۲-۲-۵ فوت | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3 فوت | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4 فوت | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6 فوت | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |

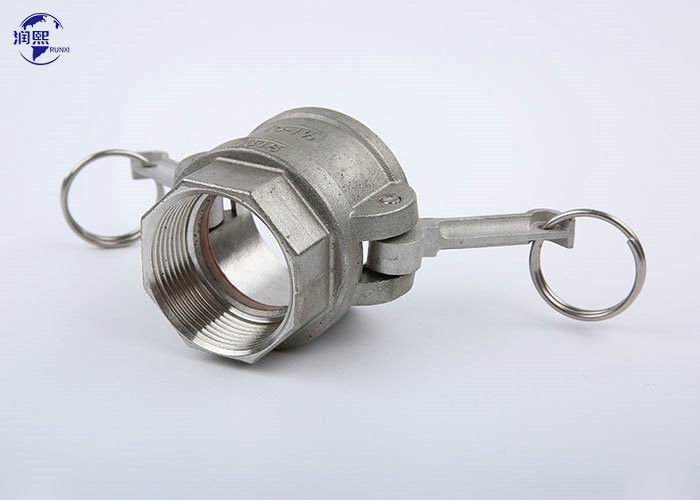

این نوع D camlock (Cam و Groove) دارای یک زنانه camlock سریع اتصال اتصال در یک طرف و یک زنانه NPT thads در طرف دیگر است.طرف ماده camlock از این کوپلر فقط به یک camlock نر متصل خواهد شد. طرف رشته ای زنانه به یک لوله رشته ای مردانه NPT (National Pipe Tapered) متصل می شود.
بدن این لوله از آلومینیوم ساخته شده است. لوله های قفل لوله آلومینیوم سبک وزن و مقاوم به خوردگی و سایش هستند. مهر این لوله از لاستیک NBR (Buna-N) ساخته شده است.مهر و موم های Buna-N در برابر سوخت مقاوم هستند، روغن و سایر مواد شیمیایی.
| قسمت شماره |
اسمی اندازه |
فشار کار:PSI | واحد اندازه گیری: در | اندازه NPT | ||||||||
| AL | BR | PP | NG | اس اس | A | ب | C | D | E | T | ||
| CAM-07-D-XX | سه چهارم | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | سه چهارم |
| CAM-10-D-XX | ۱" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | ۱" |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | ۲-۲-۵ فوت | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | ۲-۲-۵ فوت |
| CAM-30-D-XX | 3 فوت | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3 فوت |
| CAM-40-D-XX | 4 فوت | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4 فوت |
| CAM-60-D-XX | 6 فوت | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
این نوع E camlock (Cam and Groove) دارای یک اتصال سریع مردانه در یک طرف و یک لوله لوله در طرف دیگر است. این طرف مرد این اتصال به یک camlock زنانه متصل می شود.طرف شاخه لوله می تواند به لوله متصل شود.
بدن این قابلمه از آلومینیوم ساخته شده است. قابلمه های قفل آلومینیوم سبک وزن و مقاوم در برابر خوردگی و سایش هستند.این لوازم کش و شکاف مناسب برای استفاده با آب است، روغن های هیدرولیک، مایعات خنک کننده، بنزین و سایر محصولات نفتی.
| قسمت شماره |
اسمی اندازه |
فشار کار:PSI | واحد اندازه گیری: در | |||||||||
| AL | BR | PP | NG | اس اس | A | ب | C | D | E | F | ||
| CAM-07-E-XX | سه چهارم | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | ۱" | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | ۲-۲-۵ فوت | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3 فوت | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4 فوت | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6 فوت | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
این نوع F camlock (Cam and Groove) فیتینگ دارای یک آداپتور سریع اتصال camlock مرد در یک طرف و NPT مردان در طرف دیگر است.طرف camlock نر این کوپلر فقط به یک camlock ماده متصل خواهد شد. طرف رشته ای مرد به لوله رشته ای زنانه NPT (National Pipe Tapered) متصل می شود.
بدن این قابلمه از آلومینیوم ساخته شده است. قابلمه های قفل آلومینیوم سبک وزن و مقاوم در برابر خوردگی و سایش هستند.این لوازم کش و شکاف مناسب برای استفاده با آب است، روغن های هیدرولیک، مایعات خنک کننده، بنزین و سایر محصولات نفتی.
| قسمت شماره |
اسمی اندازه |
فشار کار:PSI | واحد اندازه گیری: در | اندازه NPT | |||||||
| AL | BR | PP | NG | اس اس | A | ب | C | D | |||
| CAM-07-F-XX | سه چهارم | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | سه چهارم |
| CAM-10-F-XX | ۱" | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | ۱" |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2" |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | ۲-۲-۵ فوت | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | ۲-۲-۵ فوت |
| CAM-30-F-XX | 3 فوت | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3 فوت |
| CAM-40-F-XX | 4 فوت | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4 فوت |
| CAM-60-F-XX | 6 فوت | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
این نوع تجهیزات DC camlock (Cam and Groove) دارای یک اتصال سریع زنانه است که به یک اتصال استاندارد مردانه و حلقه متصل می شود.
فیتینگ های قفل آلومینیوم سبک وزن و مقاوم در برابر خوردگی و سایش هستند. این مهر این فیتینگ از لاستیک NBR (Buna-N) ساخته شده است.مهر و موم های Buna-N در برابر سوخت مقاوم هستند، روغن، و سایر مواد شیمیایی. بازوهای کام ساخته شده از فولاد ضد زنگ و شامل دو قفل کتر پین است.
| قسمت شماره |
اسمی اندازه |
فشار کار:PSI | واحد اندازه گیری: در | ||||||
| AL | BR | PP | NG | اس اس | A | ب | C | ||
| CAM-07-DC-XX | سه چهارم | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | ۱" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | ۲-۲-۵ فوت | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3 فوت | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4 فوت | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6 فوت | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
این نوع DP مرد camlock (Cam و Groove) دارای یک آداپتور اتصال سریع مرد است که به یک کوپلر زنانه استاندارد و حلقه متصل می شود.پلگ گرد و غبار کِم و شکوفه که برای وصل کردن انتهای یک لوله یا لوله با یک کوپلر کِم و شکوفه زن استفاده می شود.
بدن از آلومینیوم ساخته شده است. لوله های قفل آلومینیوم سبک وزن و مقاوم در برابر خوردگی و سایش هستند. این لوله ها مناسب استفاده با آب، روغن های هیدرولیکی،مایعات خنک کننده، بنزین و سایر محصولات نفتی.
| قسمت شماره |
اسمی اندازه |
فشار کار:PSI | واحد اندازه گیری: در | ||||||
| AL | BR | PP | NG | اس اس | A | ب | C | ||
| CAM-07-DP-XX | سه چهارم | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | ۱" | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | ۲-۲-۵ فوت | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3 فوت | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4 فوت | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6 فوت | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
