Product Details
محل منبع: چین
نام تجاری: JIAYAO/RUNXI/OEM/ODM
گواهی: ISO9001:2008
شماره مدل: شیلنگ فلزی انعطاف پذیر
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1 متر
قیمت: US$ 1/Meter
شرایط پرداخت: L/C، T/T
طبقه بندی دما: |
لوله کشی با دمای بالا/پایین |
طبقه بندی MPa: |
لوله کشی فشار قوی |
استاندارد: |
ASTM، GB، API، DIN، JIS |
قطر: |
13-243 میلی متر |
متوسط: |
مایع / گاز / روغن / بخار / آب / مواد شیمیایی |
مواد: |
فولاد ضد زنگ |
طبقه بندی دما: |
لوله کشی با دمای بالا/پایین |
طبقه بندی MPa: |
لوله کشی فشار قوی |
استاندارد: |
ASTM، GB، API، DIN، JIS |
قطر: |
13-243 میلی متر |
متوسط: |
مایع / گاز / روغن / بخار / آب / مواد شیمیایی |
مواد: |
فولاد ضد زنگ |

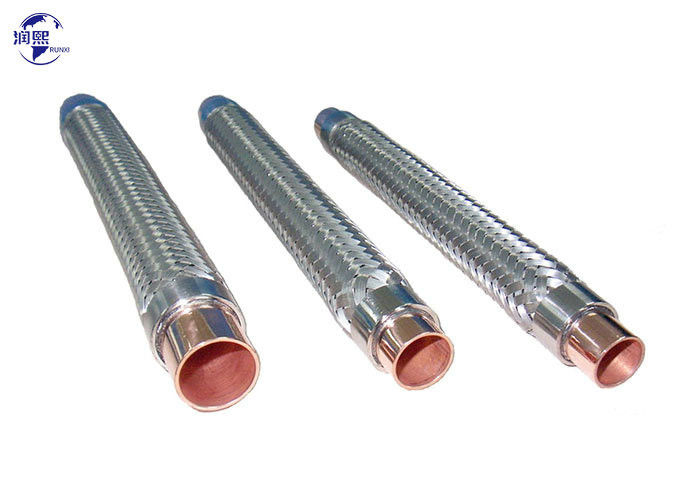

لوله فلزی انعطاف پذیر از فولاد ضد زنگ:
لوله انعطاف پذیر فلزی که برای انتقال همه نوع رسانه استفاده می شود، نوعی عنصر انعطاف پذیر است که از لوله موج دار فولاد ضد زنگ ساخته شده است که شامل یک لایه بیرونی پیچیده است.یک یا چند لایه از سیم یا کمربند فولادی، با مفاصل یا فلنج در هر دو سر.
لوله فلزی انعطاف پذیر می تواند به طور گسترده ای در سیستم هایی مانند آب، بخار، روغن داغ و گاز با مقاومت در برابر فشار و ساختار انعطاف پذیر استفاده شود.
آنها برای هدایت مایعات، جبران مشکلات ناشی از نصب و جذب لرزش و گسترش استفاده می شوند.
لوله های فلزی انعطاف پذیر می توانند با دو بار پیچاندن تقویت شوند تا مقاومت آنها در برابر فشار و شرایط محیطی افزایش یابد.همچنین ممکن است آنها را با فاضلاب با ضخامت سیم های مختلف یا با زخم های نوار تقویت کنید تا عمر خدمت خود را برای محیط زیست سخت تر افزایش دهید.
مشخصات:
√ مقاومت در برابر خوردگی
√ مقاومت در برابر دمای بالا، مقاومت در برابر دمای پایین
√ وزن کم
√ حجم کوچک
√ انعطاف پذیری خوب
انواع مختلف اتصال:
* BSPT Taper Male،
* BSP مخروط زنانه با مغز چرخش
* BSP صورت مسطح زنانه با مغز چرخش
* DIN2828 کوپلر های کاملاک
* لوازم جانبی NPT
* اتصال فلنج، کدهای فلنج می توانند DIN2500، ANSI B 16 باشند.5، JIS B2210-84
| انواع لوله های فلزی انعطاف پذیر | لوله انعطاف پذیر با فشار بالا لوله انعطاف پذیر با فشار متوسط لوله حلقه ای انعطاف پذیر فولاد ضد زنگ لوله فلز ضد زنگ انعطاف پذیر لوله انعطاف پذیر با پیچ و تاب لوله فولاد ضد زنگ استاندارد انعطاف پذیر لوله با پیچ و تاب دیواری بسیار سنگین |
| انتخاب مواد | فولاد ضد زنگ 321، 304، 316L |
| انتخاب فشار کاری | فشار بالا/ فشار متوسط/ فشار پایین |
| مقاومت در برابر دما | دمای بالا/ دمای پایین |
| انتخاب لوازم | مونتاژ لوله فلزی انعطاف پذیر در دسترس است، با لوازم جانبی و فلج های آخر |
| درخواست | به طور گسترده ای در زمینه های نفت، صنعت شیمیایی، هوافضا، فلزات، برق، گاز، ساختمان، مکانیک، ساخت و ساز، آهن و فولاد، ساخت کاغذ، پارچه، پزشکی،مواد غذایی و ظروف حمل آب، بخار، روغن، مواد شیمیایی و غیره |
ساخت لوله فلزی انعطاف پذیر
هسته داخلی:
فولاد ضد زنگ
· لچک دار لوله فلزی استایل ضد زنگ هسته در 304، 321 و 316L فولاد ضد زنگ در دسترس است
· لوله های فولاد ضد زنگ شکل گرفته شده به صورت موج های موازی با یکدیگر
· گزینه Helical / Convoluted در صورت درخواست در دسترس است
هسته بیرونی:
لایه های فولاد ضد زنگ
· خریدهای لوله های هسته ای بدون لایه، تک یا دو لایه
· لایه های فلزی انعطاف پذیر لوله های فلزی از فولاد ضد زنگ 304
· کلید کد لایه تراخت را در پایین این جدول ببینید
مزایای لوله فلزی انعطاف پذیر:
· تمام لوله های فلزی - هسته فولادی فولادی فولادی ، به تنهایی یا با لایه های فولادی درهم پیچیده فروخته می شود
· تحمل فشار شامل خلاء کامل به کسانی که در جدول مشخصات زیر ذکر شده است
· کاربرد درجه حرارت از کریوجنیک تا 1500 درجه فارنهایت
· با ISO 10380 در حداکثر فشار کاری مطابقت دارد یا بیشتر از آن
نمودار اندازه لوله فلزی انعطاف پذیر:
| داده های فنی لوله انعطاف پذیر فلزی با فشار بالا | |||||||
| تراش | شناسه | بیش از حد | دقيقه بيندراديوس | فشار در 20 درجه سانتیگراد | وزن/پای | ||
| لایه ها | استاتیک | پویا | WP. | فشار خون | پوند | ||
| اینچ | اینچ | اینچ | اینچ | پسی | پسی | ||
| 1 | 1/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | سه چهارم | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| توجه: داده ها بر اساس ۲۰ درجه سانتیگراد است. فشار با افزایش دمای محیط کاهش می یابد. | |||||||
لوله های فلزی موج دار دارای ساختار انعطاف پذیر و انعطاف پذیر هستند؛ قابل اعتماد، سریع و آسان برای اتصال با لوله های مقاومت در برابر زمان، فشار و درجه حرارت.
لوله های فلزی انعطاف پذیر بدون پیچ و تاب مشکلات اتصال سفت را از بین می برند. با فاصله های بسیار کوتاه بین لوله ها و تجهیزات مانند آرنج ها، دستبندها،و آستین به جای نصب با عناصر، این لوله ها زمان کمتری را صرف می کنند و می توانید زمان را صرفه جویی کنید. لوله فلزی موج دار یک لوله صنعتی کلی است و در انواع مختلف فولاد ضد زنگ از جمله ss304 ، 321 ،316L
لوله های فلزی پیچیده با عمر طولانی؛ عملی، ایمن، سریع و آسان نصب. به لطف ساختار انعطاف پذیر خود، آنها در برابر لرزش و سر و صدا ایمن هستند.
