Product Details
محل منبع: چین
نام تجاری: JIAYAO/RUNXI/OEM/ODM
گواهی: ISO9001:2008
شماره مدل: SAE100 R5
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1 متر
قیمت: US$ 1 Meter
شرایط پرداخت: L/C، T/T
مواد: |
لاستیک نیتریل |
قابلیت: |
شیلنگ روغن لاستیکی |
رنگ: |
سیاه |
نام محصول: |
شیلنگ هیدرولیک بافته شده با روکش فیبر |
درخواست: |
سیالات هیدرولیک پایه نفتی |
استاندارد: |
SAE 100 R5 |
مواد: |
لاستیک نیتریل |
قابلیت: |
شیلنگ روغن لاستیکی |
رنگ: |
سیاه |
نام محصول: |
شیلنگ هیدرولیک بافته شده با روکش فیبر |
درخواست: |
سیالات هیدرولیک پایه نفتی |
استاندارد: |
SAE 100 R5 |

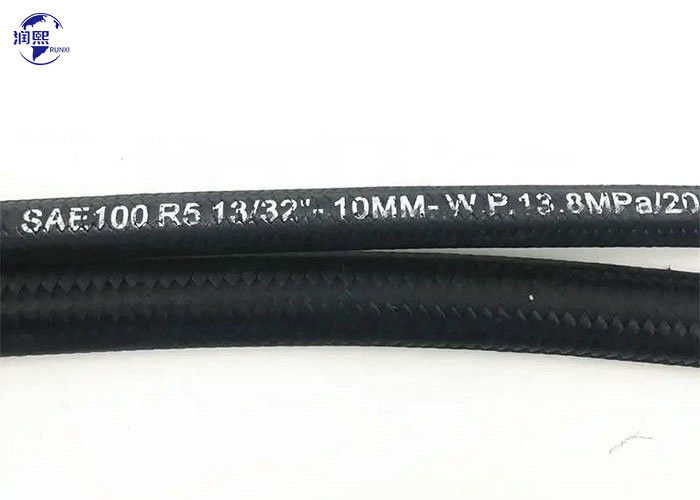

لوله هیدرولیکی با سیم فولادی تقویت شده و با فیبر تراشیده شده SAE 100 R5 یک انتخاب ایده آل برای کاربردهایی است که در آن مقاومت فشار متوسط و خستگی تکان دهنده مورد نیاز است.از جمله مایعات هیدرولیکی مبتنی بر نفت، روغن های روان کننده ، لوله کشی آب و هوا ، سیستم های ترمز هوا ، فرمان دستی ، فیلتر سوخت ، خطوط روغن توربو و سیلندر های کابین خم شده است. این از یک لوله داخلی ، تقویت و پوشش بیرونی تشکیل شده است.لوله از لاستیک مصنوعی مقاوم به روغن و عایق گرما ساخته شده است، که یک کانال عالی برای انتقال روغن یا مایعات بین اجزای مختلف فراهم می کند.فراهم کردن لوله با یک ساختار جامدپوشش بیرونی از فیبر تراشیده ساخته شده است، که لوله را با مقاومت در برابر آب و هوا، پیری و خوردگی فراهم می کند.
ساخت:
این شلنگ باید از یک لوله داخلی از لاستیک مصنوعی مقاوم در برابر روغن، یک تقویت واحد سیم فولادی و یک پوشش لاستیک مصنوعی مقاوم در برابر روغن و آب و هوا تشکیل شده باشد.
کاربردها:
این بخش شامل لوله ای برای استفاده با مایعات هیدرولیکی مبتنی بر نفت در محدوده دمای -40°C ≈ +100°C است.
خطوط فشار متوسط با محدودیت های نصب و شرایط عمومی
• مایعات: روغن های معدنی ، روغن های گیاهی و دانه های نخل ، روغن های مبتنی بر گلیکول و پلی گلیکول ، روغن های مبتنی بر استر های مصنوعی ، روغن ها در امولسیون آبی ، آب ، سوخت دیزل (تا 93 ° C).
|
اندازه
|
اندازه
|
شناسه
|
W.D
|
بیش از حد
|
W.P
|
پ.پ. |
فشار خون |
حداقل B.R
|
W.T
|
||||||||
| mm | اینچ | دقیقه | مکس | دقیقه | مکس | دقیقه | مکس | مکس | Mpa | پسی | Mpa | پسی | Mpa | پسی | اینچ | mm |
کیلوگرم
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | سه چهارم | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
