Product Details
محل منبع: چین
نام تجاری: JIAYAO/RUNXI/OEM/ODM
گواهی: CE, ISO9001
شماره مدل: کوپلینگ های اتصال سریع SS
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: US$ 1/Piece
شرایط پرداخت: L/C، T/T
ارتباط: |
مرد و زن |
ساختار: |
کنترل |
انعطاف پذیر یا سفت و سخت: |
سفت و سخت |
نام محصول: |
کوپلینگ سریع |
استاندارد: |
استاندارد |
مواد: |
فولاد ضد زنگ |
ارتباط: |
مرد و زن |
ساختار: |
کنترل |
انعطاف پذیر یا سفت و سخت: |
سفت و سخت |
نام محصول: |
کوپلینگ سریع |
استاندارد: |
استاندارد |
مواد: |
فولاد ضد زنگ |

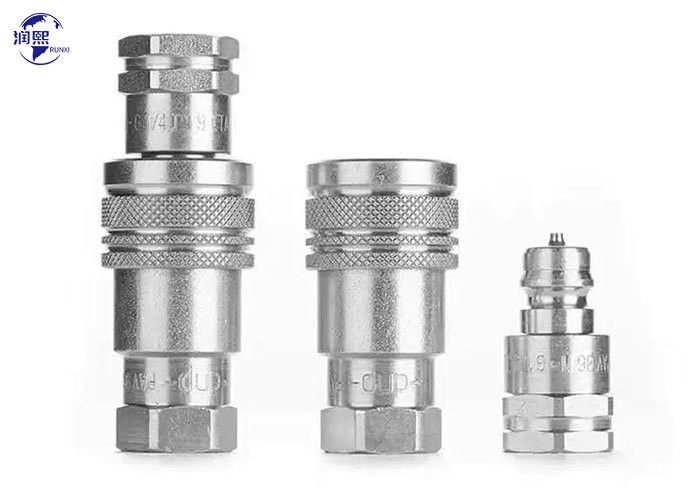

فولاد ضد زنگ اتصال سریعبرای اتصال و جدا کردن سریع لوله ها، لوله ها یا تجهیزات بدون نیاز به ابزار یا مهارت های خاص طراحی شده اند.که در برابر زنگ مقاومت بسیار خوبی دارد.، خوردگی و مواد شیمیایی. کوپلرهای سریع فولاد ضد زنگ قادر به رسیدگی به کاربردهای با فشار بالا و دمای بالا هستند.
ویژگی:
1. دریچه های پاپت برای جلوگیری از نشت بدون اتصال در دسترس هستند.
2. دریچه های پاپت در صورت اتصال به طور خودکار باز می شوند، تا فشار کار نامی را حفظ کنند.
3قطعات مهم برای دوام سخت می شوند.
4. مکانیسم قفل توپ محکم دو قسمت قابل تطابق را با هم نگه می دارد
5جلوگیری از پیچیدگی لوله به دلیل امکان حرکت در موقعیت وصل.
6. سوکت و پلگ با دقت از استوانهای چوبی ساخته شده اند.
7درمان سطح Cr III
8. مطابق با استاندارد ISO A. سازگار با سری PARKER 6600، سری FASTER ANV، سری AEROQUIP 5600، سری HANSEN HA 15000، سری Tomco A5600،اتصال هیدرولیک سری BIR Stucchi و سری Dixon K
ساخت و انتخاب استاندارد:
استاندارد:ISO7241-B، ISO16028، قابل تعویض با ISO 16028 و ISO 7241-A استاندارد کوپلر های سریع.
کاربرد:
- برای انتقال سریع و امن مایعات بین لوله ها، لوله های لوله، مخازن و تجهیزات (برای تجهیزات ساختمانی، تجهیزات جنگل، ماشین آلات هیدرولیکی و تجهیزات نفتی استفاده می شود.)
- به طور گسترده ای در سیستم های پنوماتیک و هیدرولیک برای اتصال لوله ها، سیلندر ها، شیرها و سایر اجزای استفاده می شود.
- همچنین در کاربردهای کشاورزی برای اتصال سیستم های آبیاری، پمپ ها و لوله ها استفاده می شود.
پارامترهای اتصال سریع:
| اتصال سریع | |||||||
| ماده | LS | ØD | HS | A | T | ||
| E102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF | 95.5 | 58 | ۴۱*۶ | 21 | G1 NPT1 | ||
| اتصال سریع | ||||||
| ماده | LP | C | HS | T | ||
| E102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF | 59.5 | 36 | ۴۱*۶ | G1 NPT1 | ||
| اندازه (در) |
آی اس او (ملی متر) |
حداکثر فشار کاری (بار) |
جریان نامی (l/m) |
حداقل فشار انفجاری (بار) |
از دست دادن مایعات (ml-cc) |
||
| ارتباط | ارتباط | مرد | ماده | ||||
| 1/4 | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| سه چهارم | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1-1/4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1-1/2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
